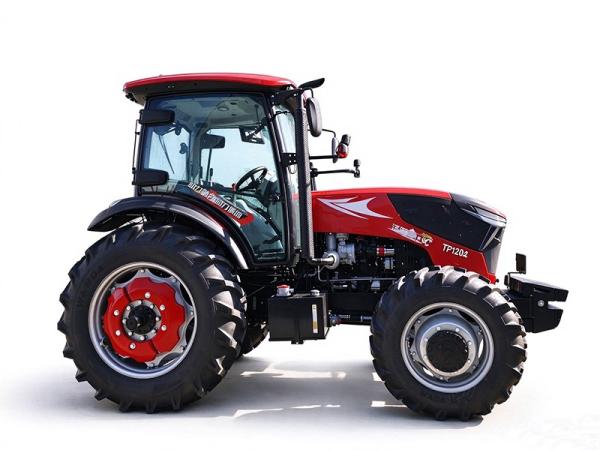

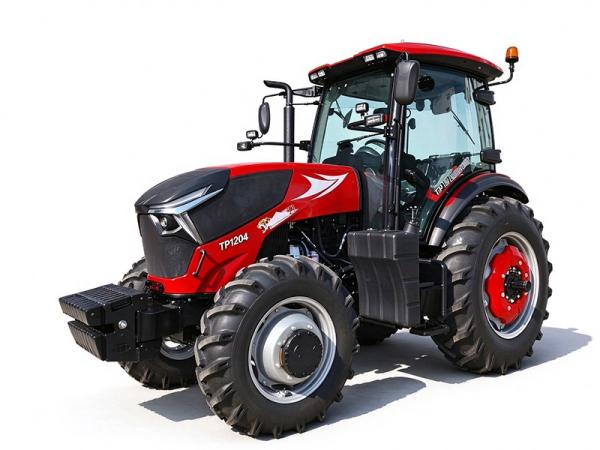

TP1204动力换向+高低挡拖拉机:

一、总体结构特点

1.模块化集成布置 动力换向模块、Hi-Lo 高低档模块集成在变速箱前部（动力输入侧）， 整体分为三段：换向 + 高低档动力模块 → 主变速箱 → 后桥 / PTO 输出。

2.湿式多片离合器组 全部离合器浸在传动油中，散热好、耐滑磨，适合频繁换向、带负荷切换高低档。

3.电液比例控制系统 TCU 控制器 + 比例电磁阀，控制离合器充油 / 泄油压力；实现离合器接合压力柔性调节，减少冲击。配套独立液压供油、强制润滑冷却油路，专门给摩擦片供油散热。

· 高低档为两档动力换挡机构：Lo 低速大扭矩档（犁地、深松重负荷）；Hi 高速档（运输、轻负荷作业）。

· 两组湿式离合器分别控制高速 / 低速齿轮副，齿轮始终常啮合，由离合器结合选择动力通路，带载不切断动力换挡，可手动根据负荷切换。

· 作用：在主变速挡位不变的情况下，直接扩大整机速度区间、放大扭矩范围，相当于挡位翻倍。

二、组合后的整体优点（结构带来的性能）

1.操纵轻便：手柄 / 电控按钮换向、高低档切换，取消频繁踩主离合，降低劳动强度。

2.作业效率高：不停车换向、不摘负荷切换高低档，农田往返作业效率明显高于纯机械变速箱。

3.挡位覆盖更广：主变速 + 动力换向 + 动力高低档组合，可做到24 前进 + 24 后退这类多挡位布局，覆盖田间低速到道路运输高速。

4.可靠性：湿式离合器 + 强制冷却润滑，可承受频繁滑磨；模块集成减少外部连接件，泄漏点少。
