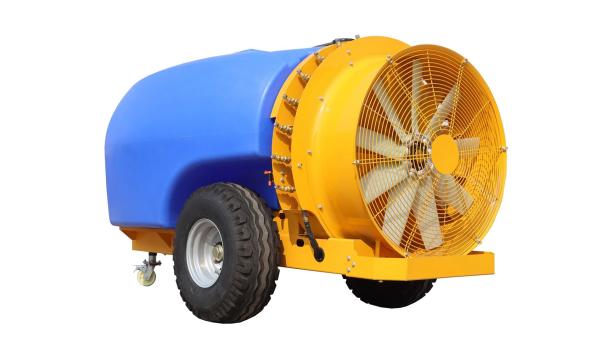

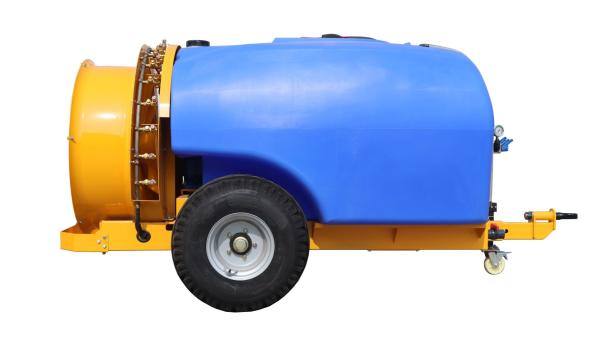

拖拉机牵引式果园风送弥雾喷药机

匹配拖拉机马力： 30-60 马力

药箱容积：800/1000/1600/2000升

药泵： 四缸/六缸隔膜泵

喷药范围：高度2-5 米/宽度6-10米

农机小课堂

3WFQ—1600型牵引式风送喷雾机， 隔膜泵和风机变速箱之间加装了联轴器和传动轴,动力通过传动轴传递,风机流道结构和风机变速箱,风机叶轮直径0.8 m,叶片数为14,风机变速箱有高低两个挡位,其传动比分别是1:4,实现了风机转速0～2 0 0 0 r/min和0～2 5 0 0 r/min的变速.风机转速达到1 500r/min时,风机两侧14个测试点的平均风速为16.3m/s,风量为12.8m^3/s,雾滴密度合格率为9 8.6 1%.

牵引式风送喷雾机的风扇传动结构,包括机架,所述机架的底部安装有输入轴与输出轴,输入轴与输出轴之间通过万向节连接有第一传动轴,输出轴上方的机架上安装有风扇,风扇内的风扇轴通过传动机构与输出轴传动连接,优点是:喷雾机上的风扇由拖拉机的输出轴驱动转动,这种结构避免了在喷雾机上电机来驱动风扇,使结构更加的简单,减少了喷雾机的重量与体积,而且拖拉机的输出轴的转速是可调的,所以风扇的转速也相应的可调,可根据实际情况调整转速来改变药液喷洒的覆盖面与距离,喷洒效果良好,实用性更强.
